對刀是是數控車床數控車削加工前的一項重要工作，它關系到被加工零件的尺寸精度，是加工成敗的關鍵因素之一。標準型數控車床大都具有自動對刀功能，但經濟型數控車床必須通過對刀，才便于進行刀位偏差的自動補償，或在編程過程中進行考慮。數控車床對刀的形式一般可分為機內對刀和機外對刀兩大類。機內對刀較多用于數控車床的數控車削，根據其對刀原理，可分為試切法對刀和測量法對刀。測量法對刀也就是常說的對刀儀對刀。很多數控車床使用用戶不了解數控車床機外對刀儀是什么？作為專業的數控車床廠家，我們山東正工數控設備有限公司就詳細的介紹給大家數控車床機外對刀儀是什么吧!

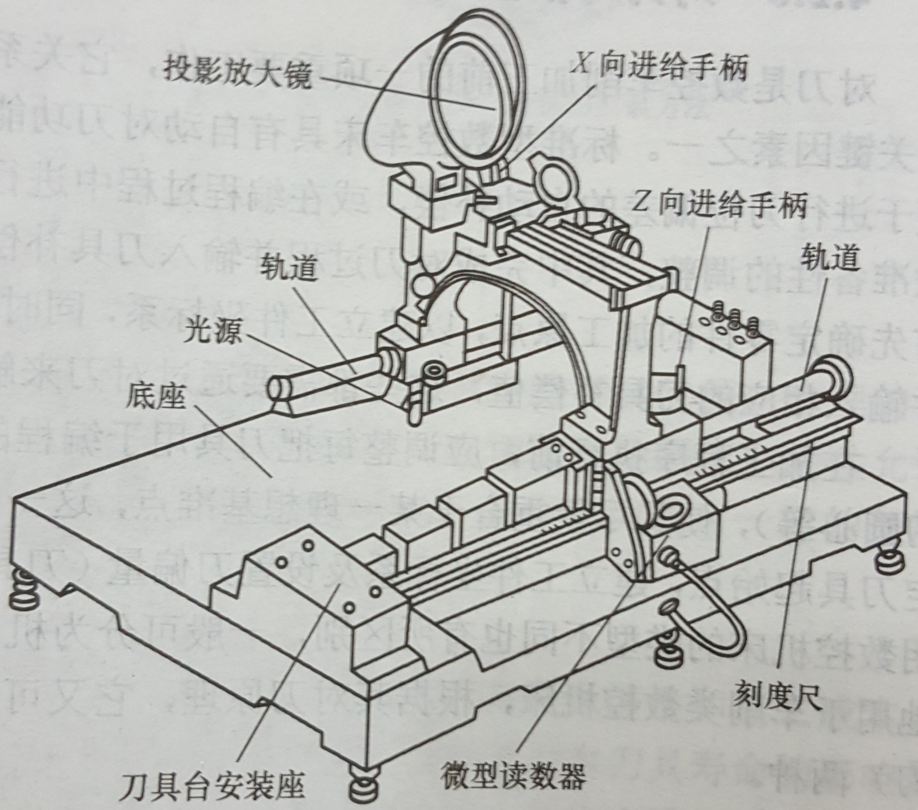

       數控車床機外對刀的本質是測量出刀具的假想刀尖點到刀具臺基準之間在X及Z方向的距離，即數控車床刀具X向和Z向的長度。利用機外對刀儀可將刀具預先在數控車床外校對好，以便裝上數控車床即可使用。為了讓大家更直觀的了解常見數控車床的機外對刀儀，特繪制簡圖【如下圖典型的數控車床機外對刀儀】

       上圖所示是比較典型的機外對刀儀，它可適用于各種數控車床型號。在針對某臺具體的數控車床型號，應該制作相應的對刀刀具臺，并將其安裝在刀具臺安裝座上。這個對刀刀具臺與刀座的連接結構及尺寸，應與數控車床刀架相應結構及尺寸相同，甚至制造精度也要求與數控車床刀架該部位一樣。此外還應制作一個刀座、刀具聯合體，作為調整數控車床對刀儀的基準。把此聯合體裝在數控車床刀架上，盡可能精確的對出X向及Z向的長度，并將這兩個值刻在聯合體表面，對刀儀使用若干時間后就應裝在這個聯合體做一次調整。

       數控車床機外對刀的大致順序是：將刀具隨同刀座一起固定在對刀刀具臺上，搖動X向和Z向進給手柄，使移動部件載著投影放大鏡沿著兩個方向移動，，直至假想刀尖點與放大鏡中十字線交點重合為止。

       以上內容就是我們正工數控技術專家介紹的數控車床機外對刀儀及對刀的使用方法，希望對大家能有幫助，歡迎收藏！
